Письменный стол

Тот, кто имеет дело с чертежами, выполненными на кальке, знает, как быстро рвутся края листов. От этой неприятности легко избавиться. Подогните края кальки, заложите внутрь швейную нитку и приклейте кромки.

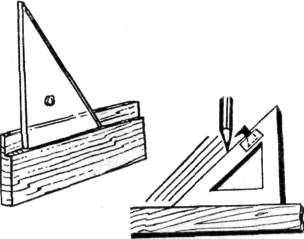

Если на прозрачном треугольнике процарапать тонкие линии, параллельные одной из его сторон, то черчение при помощи такого треугольника параллельных линий значительно облегчается.

Всякий, кому приходилось иметь дело с чертежной доской, знает, что чертить удобнее, если доска наклонена относительно стола. Не искушенные опытов чертежники обычно подкладыва-ют под нее стопку книг. Но такая «конструкция» слишком неустойчива. Привинтив металлическую ручку (для ящиков стола) к продольному краю доски (точно посередине) и навесив эту ручку на «зуб» деревянной стойки, получите приспособление, весьма надежно удерживающее доску е наклонном положении.

Откидная лампа, убирающаяся внутрь секретера, сделает работу за ним гораздо удобней. Один из возможных вариантов крепления лампы — кронштейн, врезанный заподлицо с вертикальной перегородкой.

Конструкторам, работающим на вертикальных чертежных досках с пантографом, дополнительные удобства создает небольшой стаканчик с карандашами и рейсфедерами, прикрепленный к основанию линеек. Стаканчик (внутри обклеенный поролоном) перемещается вместе с линейками, карандаши всегда будут под руками.

Обычными канцелярскими кнопками можно быстро сшить несколько листов бумаги. Стопку листов прокалывают кнопкой с одной стороны, а вторую кнопку втыкают с другой стороны так, чтобы острие прошло в отверстие первой. Остается только загнуть выступающие концы.

Если нужно размножить в домашних условиях небольшой чертеж, подложите под него новый лист копировальной бумаги, обведите линии чертежа тонко заточенным карандашом или шариковой ручкой, и вы получите на копировальной бумаге отличный негатив. Теперь нетрудно отпечатать с него контактным способом нужное количество фотокопий.

С помощью крючков и петель укрепите чертежную доску на планках, прибитых к стене, и вы сможете без всякого труда установить ее под нужным углом. Закончив работу, опустите свой импровизированный чертежный стол, и он никому не будет мешать.

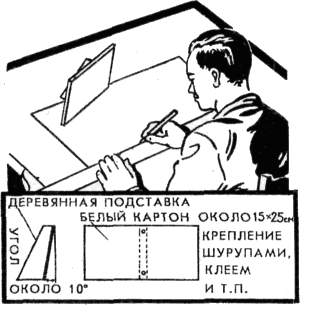

Установите на чертежном столе отражатель из белого листа бумаги, наклеенного на картон, и он создаст «бестеневое освещение» в любом участке чертежа.

Тем, кому приходится много работать карандашом, пригодится простой и удобный держатель. На подставке устанавливается стойка с магнитом. Карандаши удерживаются на магните с помощью приколотых к ним канцелярских кнопок.

Быстро и хорошо заштрихо- вать чертеж поможет несложное приспособление. В линейке де лается вырез несколько больший, чем размеры треугольника. Штрих за штрихом наносят попеременно, смещая линейку и треугольник. Другой способ решения той же задачи: на треугольник наклеить стрелку из фольги.

Удобный резак из лезвия безопасной бритвы делается из старой деревянной линейки и винтиков от циркуля. Такой резак облегчает работу и предохраняет руки от порезов.

Стул со спинкой может служить опорой для доски, если к ней прикрепить (гвоздями или шурупами) деревянную планку, как показано на рисунке. Такая конструкция временно может заменить мольберт для начинающего художника.

Держать чертежи в рулонах не самый удобный способ хранения. Чертежную доску можно превратить в планшет для чертежей, при этом доску можно использовать и по прямому назначению.

Портативную рейсшину можно сделать самому. Она состоит из угольника и линейки, склеенной из двух линеек. К ее нижней стороне подклеена резина. С такой рейсшиной легко управляться одной рукой, так как угольник прижимает линейку. Другая рука освобождается для карандаша.

А вот еще одно приспособление для штриховки различных деталей сложного чертежа. В линейке делается несколько вырезов на разный интервал штриховки, в угольник забивается штифт из гвоздя. Штриховку выполняют, двигая попеременно угольник и линейку.

Наденьте канцелярскую скрепку на лезвие безопасной бритвы — и вы можете резать бумагу по деревянной линейке, не опасаясь, что лезвие врежется в ее кромку.

Попробуйте крепить чертежную доску на стене, на двух веревочных петлях, для работы стоя, когда вы устанете сидеть за столом. На стене надо сделать упор, позволяющий удерживать доску в нужном положении. Очевидно, за такой доской можно и писать, как за конторкой.

Вырезав из плотной бумаги заготовку, согните ее, как показано на рисунке, и прикнопьте к чертежной доске. На время чертежных работ получите удобное хранилище для карандашей.

Запас стержней для шариковой ручки можно хранить годами в пробирке с плотной пробкой, не опасаясь, что паста засохнет. Если в пробирку со свежими стержнями поместить засохшие, то они вскоре восстанавливают свои свойства.
