Радиограммофон
Правила обращения с долгоиграющими пластинками. Звуковые бороздки долгоиграющих пластинок очень мелки, стенки их хрупки. Поэтому при эксплуатации долгоиграющих пластинок надо соблюдать следующие основные правила:
1. Не касаться руками поверхности пластинки со звуковыми бороздками. Пластинку можно брать только за края и за среднюю часть, заклеенную этикеткой. Жир, всегда имеющийся на пальцах, забивает бороздки пластинок и ухудшает качество воспроизведения.
2. Не оставлять пластинки неприкрытыми, так как пыль, осаждаясь на пластинки, засоряет их бороздки.
3. Перед проигрыванием обмахивать пластинку мягкой широкой кистью.
4. При воспроизведении записи поставить иглу на бортик вращающейся пластинки и затем осторожно передвинуть к начальной бороздке.
5. Если необходимо прервать воспроизведение, не дожидаясь конца записи, то поднимать звукосниматель надо плавно и обязательно во время вращения пластинки. Не следует останавливать вращение пластинки, если на ней находится звукосниматель.
6. Хранить долгоиграющую пластинку надо в бумажном конверте, уложив ее предварительно в целлофановый пакет.
Ухудшение звучания. Подобные случаи чаще всего объясняются повреждением острия корундовой иглы. Это острие очень тонко и при случайных ударах о панель радиолы или при резком опускании на пластинку может поломаться; от него могут отколоться очень мелкие куски, вследствие чего нарушится правильная форма острия, и оно начнет резать пластинку. В результате качество воспроизведения ухудшается, а пластинки быстро изнашиваются.
Поэтому при первых признаках ухудшения звучания долгоиграющих пластинок надо вынуть корундовую иглу из звукоснимателя и тщательно рассмотреть при помощи лупы кончик ее острия. Если на нем будут обнаружены хотя бы малейшие щербинки, то такой иглой пользоваться нельзя, ее надо заменить новой.
Чтобы обеспечить наибольшую продолжительность работы корундовой иглы, звукосниматель надо опускать на пластинку плавно и мягко, а в перерывах между проигрываниями звукосниматель помещать на стойки-держатели, имеющиеся для этого в каждой радиоле. Необходимо также оберегать иглу от случайных соприкосновений с панелью, диском проигрывателя и т. д.
Проигрывание пластинок во время грозы. Антенна радиоприемника во время грозы должна быть заземлена, а сам приемник отсоединен от антенны. Если эти требования соблюдены, то воспроизведение граммофонных пластинок во время грозы через радиоприемник никакой опасности для радиоустановки не представляет.
Звукосниматели
Правильная установка звукоснимателя. Современные звукосниматели—универсальные и обычного типа — изготовляются по определенному стандарту и имеют примерно одинаковые размеры и форму. Поэтому в современных радиолах и электропроигрывателях они в большинстве случаев устанавливаются одинаково, а именно так, чтобы острие иглы при опускании звукоснимателя на центр диска оказалось впереди его центрального стержня примерно на 13—15 мм. При соблюдении этого условия ось вращения тонарма звукоснимателя можно установить в любом месте панели электропроигрывателя или радиолы, удобном для пользования звукоснимателем.
Для воспроизведения через приемник «Родина-52». Выходная мощность батарейного приемника «Родина-52» невелика, и поэтому при проигрывании граммофонных пластинок он дает меньшую громкость, чем любой из сетевых приемников такого же класса, выходная мощность которых значительно больше (например, приемник «Байкал»).
Для того чтобы от приемника «Родина-52» при воспроизведении граммофонных пластинок получить наибольшую громкость, следует пользоваться чувствительным звукоснимателем. К числу таких звукоснимателей относятся пьезоэлектрические, например УЗ-2.
Необходимо иметь в виду, что пьезоэлектрические звукосниматели требуют осторожного обращения.
Пьезоэлектрические звукосниматели нельзя помещать вблизи нагревательных приборов и на солнцепеке, их нужно оберегать от сырости.
Фон при включении звукоснимателя. Чтобы избежать .фона при работе звукоснимателя, включенного для воспроизведения граммофонных пластинок, необходимо провода, соединяющие звукосниматель с его гнездами в приемнике, делать возможно более короткими. Они должны быть заключены в экранирующую оболочку (металлическую оплетку). Экранирующую оболочку нужно соединить с корпусом звукоснимателя (если корпус металлический). Ее необходимо также соединить с тем из гнезд для звукоснимателя, которое заземлено, т. е. соединено с шасси приемника.
Внутри экранирующей оболочки обычно бывает только один провод, в качестве же второго провода используется сама экранирующая оболочка.
Если при включении звукоснимателя с экранированным проводом будет слышно гудение, напоминающее фон переменного тока, то это указывает на неправильное включение вилки; ее надо вынуть, повернуть на 180° и вновь включить в гнезда звукоснимателя.
Иглы
Для универсального звукоснимателя. Универсальные звукосниматели со сменными иглами, предназначенные для воспроизведения как обычных, так и долгоиграющих пластинок, обладают высокой чувствительностью. Повышенная чувствительность необходима потому что долгоиграющие пластинки сами по себе дают меньшую громкость, чем обычные. При проигрывании универсальными звукоснимателями обычных пластинок, дающих большую громкость, возможна перегрузка звукоснимателя, и в связи с этим могут возникнуть искажения. При воспроизведении этих пластинок с помощью тонких игл («тихий тон») звукосниматель не перегружается и искажения не возникают.
Корундовые иглы для обычных пластинок. Обычные (не долгоиграющие) граммофонные пластинки можно проигрывать корундовой иглой, если она специально предназначена для таких пластинок. Корундовые иглы такого типа меньше, чем стальные, изнашивают пластинки и обладают большой долговечностью. Одной корундовой иглой можно проиграть несколько сотен пластинок.
Корундовые иглы для долгоиграющих пластинок (окрашены в красный цвет) для проигрывания обычных пластинок непригодны, так как они слишком остры. Такие иглы будут резать дно звуковой канавки и быстро приведут пластинку в негодность.
Искажения
При воспроизведении пьезоэлектрическим звукоснимателем. Пьезоэлектрические звукосниматели иногда подчеркивают высокие звуковые частоты, к которым относится также и собственный шум пластинки.
Для улучшения воспроизведения граммофонных пластинок при проигрывании их пьезоэлектрическим звукоснимателем применяют специальный фильтр, через который звукосниматель и включают в радиоприемник. Устройство фильтра несложно.

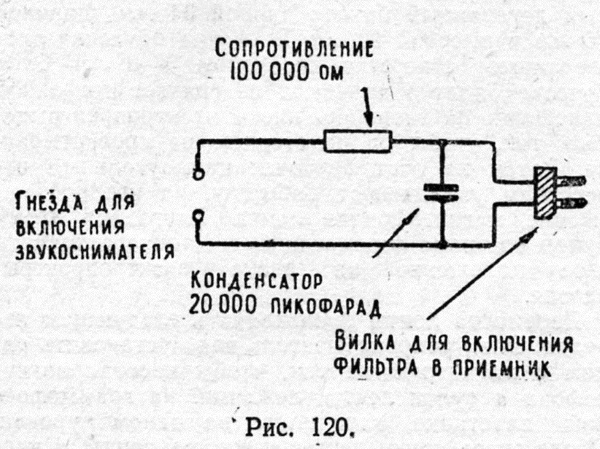

Для изготовления фильтра необходимы следующие детали: сопротивление примерно в 100 тыс. ом, конденсатор емкостью 20 тыс. пикофарад (микромикрофарад), два гнезда для включения вилки звукоснимателя и штепсельная вилка, которая нужна для присоединения фильтра к приемнику. Детали соединяются между собой, как показано на схеме (рис. 120), любым достаточно прочным проводом в изоляции. Монтаж можно выполнить на небольшой дощечке.
Вилку пьезоэлектрического звукоснимателя включают в предназначенные для нее гнезда в фильтре, а вилку самого фильтра — в гнезда звукоснимателя, имеющиеся в радиоприемнике.
При проигрывании граммофонной пластинки пьезозвукоснимателем с описанным фильтром значительно снижается шум иглы (см. «Шипение»), исчезает подчеркивание высоких частот, улучшается общее качество воспроизведения.
Шипение. При воспроизведении граммофонных пластинок с помощью звукоснимателя вес его передается через кончик (острие) иглы на дно звуковой канавки. Шипение является следствием износа граммофонной пластинки.
Для лучшего предохранения граммофонных пластинок от преждевременного износа следует пользоваться современными легкими звукоснимателями с замонтированными в них постоянными иглами для обычных и долгоиграющих пластинок («Эльфа», УЗ-2, «Харьков»).
Попутно можно отметить, что у долгоиграющих пластинок шипение не возникает даже после многократного проигрывания. Это объясняется главным образом тем, что долгоиграющие пластинки изготовляются из винилитовых смол, не имеющих зернистости, а для воспроизведения их применяют только легкие звукосниматели с «вечной» корундовой иглой, кончик которой хорошо отшлифован и точно соответствует профилю звуковой канавки.
Помехи из радиосети. Для того чтобы при проигрывании граммофонных пластинок в радиоустановку не проникала наводка (помехи) от трансляционной сети, шнур, идущий от звукоснимателя к радиоустановке, надо сделать возможно более коротким, кроме того, он должен быть заключен в экранирующую оболочку (металлический «чулок»), которая в радиоустановке соединяется с заземленным гнездом для звукоснимателя.
Проигрыватели
Универсальные, Универсальными называются электропроигрыватели, имеющие две скорости вращения диска — 33 и 78 оборотов в минуту, а также облегченный звукосниматель. На таких проигрывателях, присоединяемых к радиоустановкам, можно воспроизводить граммофонные пластинки обычного типа и долгоиграющие.
«Нулевое положение». В двухскоростных (универсальных) электропроигрывателях и современных радиолах передача вращения оси мотора к внутренней стороне бортика диска, на который укладываются пластинки, производится при помощи промежуточных резиновых роликов разных диаметров (переключения на 78 и 33 оборота в минуту).
Чтобы предотвратить деформацию роликов, когда диск находится в состоянии покоя, у переключателя скорости делается третье положение, при котором резиновые ролики отжаты и не соприкасаются ни с диском, а с осью. Это положение на шкале проигрывателя помечается нулем.
По окончании проигрывания пластинок рычажок переключателя скорости надо обязательно переставить на «О», что будет способствовать длительной и хорошей работе проигрывателя.
