Планировка участка
ХИТРОСТИ
Приступая к освоению участка, начинающий садовод, даже не обладая специальными знаниями, может сам достаточно рационально запроектировать свой сад.

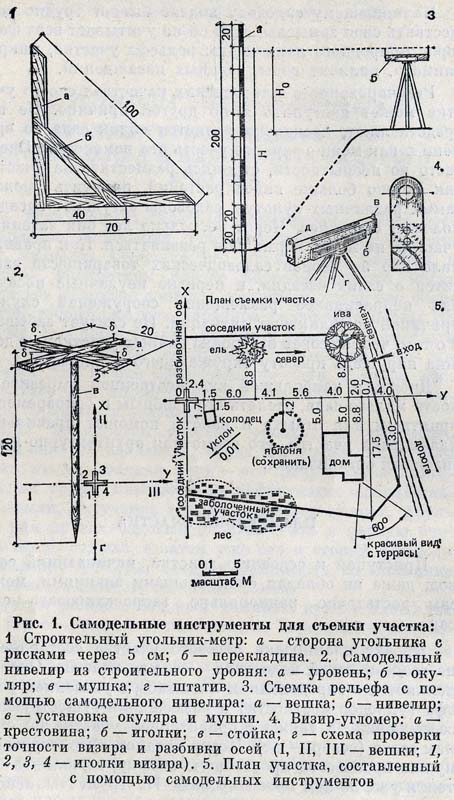

Проект планировки садового участка составляется на геодезической подоснове - съемке участка. Она выполняется в определенном масштабе, с указанием рельефа (уклонов местности) и размещения существующих сооружений, а также с ориентацией участка по странам света (север - юг). Перед началом проектирования нужно произвести простейшую съемку, выполнить чертеж и уже на нем проектировать. Инструменты, используемые при съемке участка и затем при выносе проекта в натуру, одни и те же. Поскольку особенной точности здесь не требуется, можно воспользоваться самостоятельно изготовленными простейшими приспособлениями и инструментами (рис. 1, 1).
Прежде всего это строительный угольник-метр. Его изготовляют из трех планок сечением 25X60 мм и длиной 750 мм. Планки сколачивают под прямым углом, свободные концы угольника после отмеривания между ними расстояния, равного 1м, отпиливают и заостряют «на ус». На одной из сторон угольника от прямого угла наносят деления (риски) через каждые 5 см.
Для съемки участка необходимы четыре вешки. Их делают из тонких струганных жердей Или реек круглого сечения длиной 2 м и диаметром 3-4см. На вешки по всей длине наносят деления по 20 см и каждое деление окрашивают попеременно полосками белого и черного цвета. Конец вешки заостряют.
Для работы понадобится также рулетка (длиной 10 или 20м), планшетка с прикрепленной на ней миллиметровой бумагой и деревянный строительный уровень, к торцам которого прибивают с одной стороны пластинку с глазком - окуляр, а с другой - штырек-мушку. Это самодельный нивелир (рис. 1, 2, 3), горизонтальность которого определяется по пузырьку уровня. Его устанавливают на треногу, которую может заменить штатив фотоаппарата.
Кроме того, требуется изготовить еще один простейший инструмент - визир (рис. 1, 3). Он представляет собой крестовину из двух досок, укрепленных на стойке высотой 1,2м. В центре крестовины - и на одинаковом расстоянии от него - закрепляют четыре иголки или столько же гвоздей без шляпок равной высоты. Стойку визира ставят по отвесу. Убедиться в точности визира можно с помощью трех вешек, установленных на расстоянии 4-5 м от него с трех разных сторон крестовины. Проверять инструмент нужно, стоя у визира и зрительно совмещая каждую из трех вешек с его иглами. Поворачивая визир на 90°, следует добиваться совпадения игл со всеми вешками. В случае расхождения ближайшую к глазу иголку переставляют наполовину величины несовпадения. Проверку визира повторяют несколько раз до полного совмещения иголок с вешками.
Проводить съемку участка лучше вдвоем, начав ее с разбивки двух взаимно перпендикулярных разбивочных осей (опорных линий). Точка их пересечения служит началом координат. Одна из осей может быть параллельна границе участка или совпадать с ней. Другую ось надо провести, используя для этого визир, установленный в нулевой точке так, чтобы она миновала все имеющиеся на участке сооружения. Именно к этой второй оси нужно «привязать» каждую из характерных точек, чтобы потом перенести эти точки на чертеж. Одну из разбивочных осей закрепляют. По ее концам устанавливают вешки. В процессе работы это поможет проверить перпендикулярность осей. Третью вешку ставят против начала координат, отмечая ею другую разбивочную ось. С помощью четвертой вешки, постепенно передвигая ее по разбивочной оси и закрепляя в нужном месте (втыкают в землю под прямым углом к снимаемому объекту), определяют расстояния от нулевой отметки до характерных точек на участке. Рулеткой или метром замеряют их расстояния до разбивочной оси. Таким образом, каждая точка на плане будет обозначена двумя размерами. По ходу съемки эти размеры нужно переносить на чертеж.
На участке, имеющем уклон, одновременно высчитывают перепады высот в каждой измеряемой точке относительно нулевой отметки отсчета. Для этого используют самодельный нивелир и двухцветную разметку вешек. Если высота установки нивелировочного приспособления от уровня земли (Но), а высота измеряемой вешки (Н), то перепад высот составит X=H-Ho
Заканчивают съемочные работы определением расположения участка относительно сторон света. Делают это с помощью компаса. Данные отмечают на плане стрелкой, направленной на север.
Разумеется, выполнить съемку участка, свободного от строений и деревьев, гораздо проще. Она сводится к обозначению на плане контуров территории, въезда на участок, направления уклона рельефа, определению ориентации и размещения соседних усадеб.
Чертеж плана участка выполняют на миллиметровке, с нанесением разбивочных осей. При этом применяют масштаб 1:100 или 1:50, то есть каждому сантиметру на чертеже соответствует 1м или 0,5м в натуре. Участки большей площади (более 600м2 можно изображать в масштабе 1:200, где один сантиметр соответствует двум метрам (рис. 1,5).
Однако для составления проекта - плана архитектурно-ландшафтной организации участка такой информации еще недостаточно. Приступая к освоению садового участка и к составлению его проекта, нужно самым тщательным образом изучить все природные особенности окружающей местности и маленькой ее части, отведенной под сад. К ним относятся: рельеф (и не только общий уклон поверхности земли, но и микрорельеф - мельчайшие впадины и выпуклости); тип почвы; уровень залегания грунтовых вод; наличие или отсутствие на участке растительности; наконец, возможность организации видовых точек - раскрытия участка в сторону наиболее красивого местного пейзажа.
Не менее важно знать и такой природный фактор, как микроклимат - направление господствующих ветров, температурный режим. Ведь в низинах температура воздуха бывает на 5-6° ниже, чем на возвышенности, а это может привести к вымерзанию плодовых деревьев.
И последнее. Самодеятельный проектировщик, зная действующие противопожарные нормативы, должен твердо определить в соответствии с потребностями семьи соотношение площади будущих сада, огорода, состав и размещение основных сооружений.
Изучение местной ситуации позволит сопоставить требования к своему участку с реальными возможностями и выбрать оптимальное для данных условий планировочное решение.
